PHG 系列兩線制工業酸度變送器

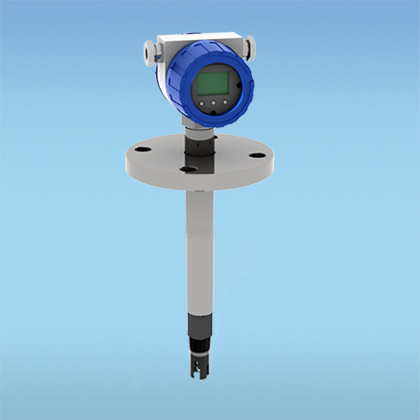

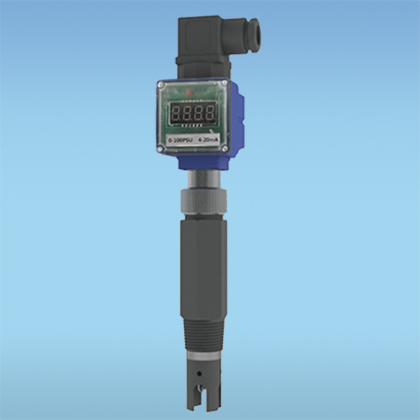

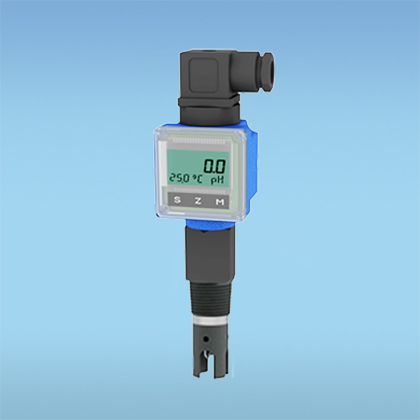

產品圖片 產品概述 應用于石化、制藥、發電、釀造、精細化工等行業生產工藝過程控制、總線監控可配加長線纜或PPR、不銹鋼、不銹鋼襯F4等多種材質的長導桿，提供管螺紋安裝、法蘭"
標簽
- 產品詳情
- 產品調試
- 產品說明書
- 產品選型
產品概述
應用于石化、制藥、發電、釀造、精細化工等行業生產工藝過程控制、總線監控可配加長線纜或PPR、不銹鋼、不銹鋼襯F4等多種材質的長導桿，提供管螺紋安裝、法蘭安裝、衛生型安裝等多種安裝形式，以適應與不同應用環境的安裝要求
產品特色
兩線制變送器，隔離4-20mA輸出，Hart協議可選

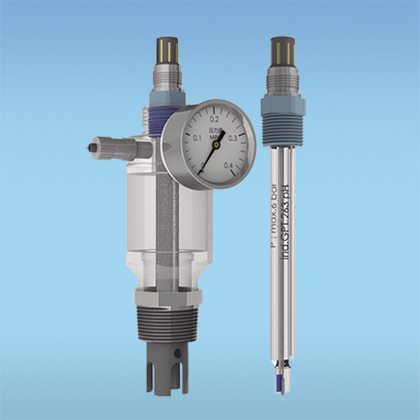

專利的充壓式pH電極
溫度補償Pt1000
方便融入現有控制系統（如：DCS）
智能型帶雙參數顯示，數字通訊
多種安裝形式可選
本安防爆可選
背景光使得在黑暗環境中讀取顯示值變得更加容易
產品技術參數
殼體材料 PPS
接地電極316L
電氣接口M27*2-VP-6鍍金接頭/固定引線可選
工藝連接M27x2、3/4NPT
電極插深40(60、100、150可選)
溫補電阻：Pt1000（可訂制Pt100，NTC10K等）
多種敏感玻璃膜可選
充氣壓力：0.1MPa，0.25MPa，0.4MPa，0.6MPa,0.8MPa
1、接線說明

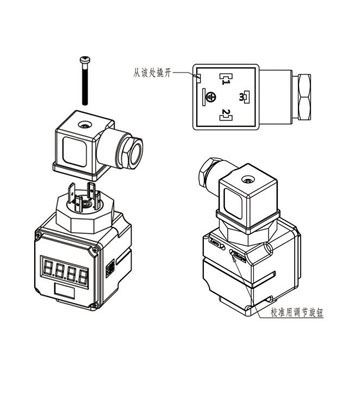

霍斯曼插頭接線說明
使用霍斯曼插頭請按照下圖進行接線
1、擰下螺絲，向上拔出插頭
2、撬開插頭，按照接線示意圖進行接線。
鋁合金接線盒接線說明?
變送器檢驗
一般采用標準緩沖溶液來檢驗。辦法是：先用PH6.86的標準溶液校準中性點（PH7附近），變送器輸出應為12mA(4-20mA)或5mA(0-10mA時)，誤差通過調整定位電位器消除。（調電路上的“O“電位器，順時針增大，逆時針減少）。再用PH4.01標準溶液檢驗酸性點，變送器輸出為4.01×1.142+4=8.58mA(4-20mA時)誤差通過調整斜率電位器來消除。（調電路上的”S”電位器，）最后將變送器探頭放在PH9.18的標準溶液中,變送器輸出應為9.18×1.142+4=14.48mA(4-20mA時)，其示值與標準之間的差就是儀表誤差。
檢驗時請注意，在一種溶液測試完畢再測另一種溶液時，必須用與待測溶液PH值相同的溶液清洗探頭，否則將引入很大的檢驗誤差。
圖三、PH值與輸入輸出信號的對應關系
安裝與使用
1、儀表開箱后應檢查有無破損、滲漏和松動現象（玻璃電極外圍的參比鹽橋允許有返鹽結晶現象）。

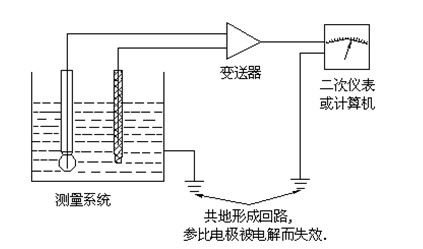

2、二線制變送器,接入計算機，調節記錄儀，打印機等二次儀表時，必須配隔離型配電器或配本公司生產的帶隔離輸出的XMT或XMZ-1000系列顯示儀表，所需4-20mA信號從其輸出端子取得，以隔斷測量系統與輸出到二次儀表的共地干擾。（PH變送器,電極系統與大地連通,要正常工作，外部連線必須懸空與地，并且絕緣良好，而計算機或調節記錄儀表,大都是電源接地,直接與變送器連接后,使變送器的回路接地而形成測量回路的兩點接地,結果造成參比電極被電解而失效。）
3、接線完畢檢查無誤后,必須將接線盒端蓋及壓線螺絲擰緊，確保接線盒密封良好。(受潮嚴重時,將導致輸出不正常.)
4、變送器接好線（要區分開24V供電與220V供電！）
探頭放在清潔水中，通電觀察顯示值應在PH7左右，因運輸過程中會導致玻璃電極測量球泡內積存氣泡，從而輸出值會出現異常現象。此時可將傳感器直立，用手輕敲探頭部分直至測量球泡內看不到氣泡，稍加一點酸應示值偏低，則基本正常，這時不要急于調整，浸泡24小時以上，使不平衡電位減少并穩定后再校驗。
5、檢驗見專項說明
6、變送器安裝接線見圖四或圖五（沖壓型PH計）

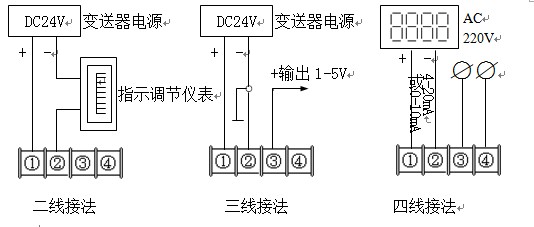

圖四、接線示意圖
6、儀表應視被測介質情況定期檢驗，介質狀況較好時可每半年檢驗一次，結垢、污染嚴重時應一個月甚至一兩個星期檢驗清洗一次，即使有自動清洗裝置時也應經常檢查。
7、變送器接線盒下端為參比溶液高位槽，通過鹽橋結構與被測溶液相通，會有微量損耗，當參比溶液下降較多時應進行補充一般半年到一年需補充一次，帶有壓力補償裝置的，應注意壓力指示值不能低于介質壓力，以防反滲污染參比電極，可定期充氣加壓。
★8、玻璃電極是易耗品，使用周期為一年左右，電極使用時間與被測介質的水體情況及清洗保養是否充分有很大關系，若水體情況惡劣或清洗不好，將會大大降低電極的使用壽命，因此，玻璃測量電極不在保修范圍內。

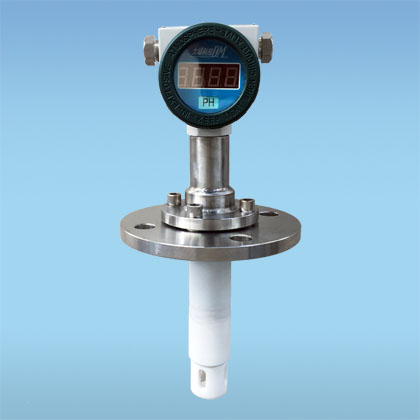

| PHG工業在線變送器選型 | |||||||||||
| G1'管螺紋安裝帶安裝件 | 基本型 ： | ||||||||||
| 帶1'閥門的水平式分流器 | 不銹鋼流通池/三通 | ||||||||||
| 帶1'閥門的直角式分流器 | 塑料流通池/三通 | ||||||||||
| 水平流通池安裝，帶DN20法蘭水平流通池 | F4流通池 | ||||||||||
| 角式流通池安裝，帶DN20法蘭角式流通池 | |||||||||||
| 浮漂式安裝，帶300x300懸浮浮漂 | |||||||||||
| 高溫冷卻減壓器安裝 | |||||||||||
| 高純水恒流器安裝 | |||||||||||
| 法蘭安裝DN40PN1.0 | 基本型 | ||||||||||
| 導桿式支架安裝 | 帶不銹鋼延長導桿 | ||||||||||
| 軟纜式支架安裝 | 帶PPR內襯不銹鋼導桿 | ||||||||||
| 軟纜式管螺紋安裝NPT1-1/4' | F4內襯不銹鋼管 | ||||||||||
| 導桿式管螺紋安裝NPT1-1/4' | 電纜 | ||||||||||
| 卡箍式衛生型 | 基本型 | ||||||||||
| 管螺紋式衛生型 | |||||||||||
| 套管安裝 | |||||||||||
| 卡口快裝式 | |||||||||||
| 球閥可伸縮式安裝 | |||||||||||
| 經濟型 | 電極類型 | ||||||||||
| 標準型 | |||||||||||
| 加強型 | |||||||||||
| 強酸性 | |||||||||||
| 強堿性 | |||||||||||
| 蛋白質型 | |||||||||||
| 有機物型 | |||||||||||
| 高溫可消毒型 | |||||||||||
| 電極充壓0.1MPa | 電極類型 | ||||||||||
| 電極充壓0.25MPa | |||||||||||
| 電極充壓0.4MPa | |||||||||||
| 電極充壓0.6MPa | |||||||||||
| 電極充壓0.8MPa型 | |||||||||||
| 小塑殼，無顯示 | 顯示方式 | ||||||||||
| 小塑殼，模擬量單顯 3 | |||||||||||
| 大塑殼，無顯示 | |||||||||||
| 大塑殼，模擬單顯 | |||||||||||
| 大塑殼，智能雙顯 | |||||||||||
| 爆鋁殼，無顯示 | |||||||||||
| 隔爆鋁殼，模擬單顯 | |||||||||||
| 無 | 信號輸出 | ||||||||||
| 4-20mA | |||||||||||
