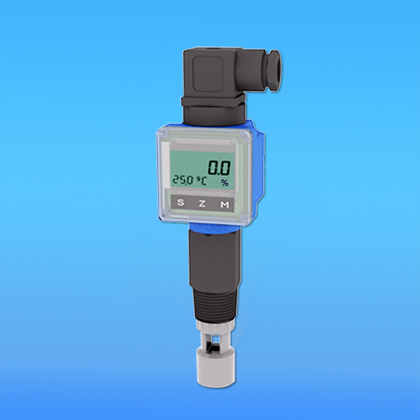

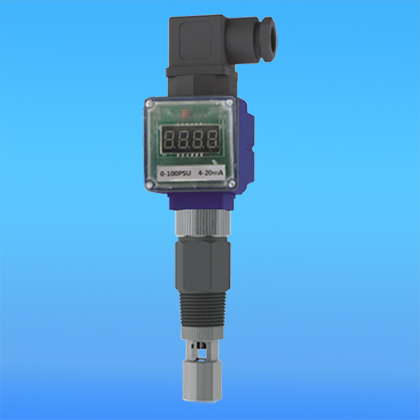

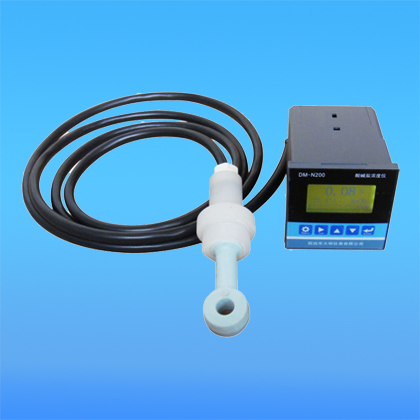

產品概述

酸堿鹽濃度變送器，是通過無接觸式電極來測量溶液電導值來確定濃度的流程儀表，它可以在線聯系檢測工業生產過程中酸、堿、鹽在水溶液中的含量，可避免溶液粘稠、結垢、腐蝕等原因造成的測量困難。主要應用于鍋爐給水處理、化工溶液配制、瓶罐清洗過程的監控、環保等工業生產過程。

產品特色

無電極污染、無結垢問題 ，耐強酸腐蝕

接液材質：F4

帶有Pt1000溫度傳感器（Pt100，RTD10K可定制）

安裝方式：1-1/4”NPT

硫酸、硝酸等強氧化劑及各種腐蝕性化學溶液

無電極、電磁式濃度的測量原理：

在較高電導率的被測溶液中，發射線圈輸入一交變電壓，由于電磁感應，使溶液產生了感應電流。該電流穿過接收線圈，使之產生了感應電勢并與溶液導電率成正比關系。根據溶液電導率與濃度的關系，可以確定其濃度值。

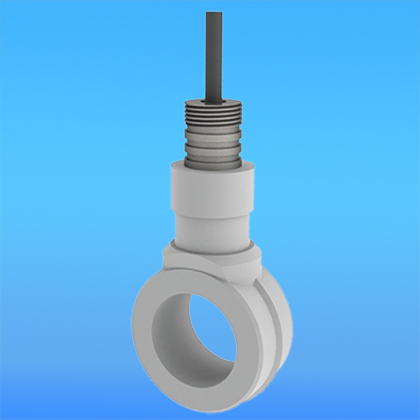

濃度探頭的安裝示意：

一、接線說明

霍斯曼插頭接線說明

使用霍斯曼插頭請按照下圖進行接線

?

1、擰下螺絲，向上拔出插頭

2、撬開插頭，按照接線示意圖進行接線。

鋁合金接線盒接線說明???

1．接線：按圖二或圖三要求接好線路，通電五分鐘后便可校驗。

2．校驗：以二線制0-8%硫酸濃度變送器為例，按圖四接線。

圖四變送器檢驗接線圖

二、變送器檢驗

配制0.01%、2%、4%、6%、8%五種標準硫酸溶液，先用2%與6%溶液校驗8mA與16mA兩點，并調準，然后用0.01%、4%、8%溶液校驗4mA、12 mA和20mA，取最大差值計算誤差，并微調“零點”與“滿度”電位器使誤差降至最小。

校驗時應注意，每用一種濃度的溶液校過后，用另一種溶液再校時，必須用同濃度溶液清洗后再校，以免沖淡或加濃校準液而使校驗誤差增大。

由于酸堿溶液對應電導關系的特殊性，致使電導池內無溶液時，變送器輸出并不是恰好在零位，而是偏低零點以下（見圖五）。

圖五硫酸濃度與電導率關系曲線圖

注意：因變送器出廠前已根據用戶所提供的被測介質及濃度調試完畢，一般情況下不宜擰動電位器。

三、投運使用

變送器校驗后，便可按工藝要求安裝，法蘭面要加墊擰緊，但不可用力過猛。接線后認真檢查無誤后方可通電運行。

變送器運行中基本不會出現故障，電導池流通孔為∮14，大口徑∮47內壁直而光滑，不易附著物體，便于清洗，較清潔的酸堿溶液用上一、二年也不會引起較大誤差；如測結垢、沉淀物較多的介質時，清洗周期要適當縮短。如測量NaOH溶液有結垢時，可用5%HCl清洗。
